近日，bevictor伟德官网電機系易陳誼課題組報道了一種基于真空蒸鍍制備高效率大面積鈣钛礦太陽能電池的新工藝，通過該工藝制備的電池打破了真空蒸鍍法鈣钛礦太陽能電池效率的世界紀錄，相關成果發表在國際學術期刊《科學·進展》（Science Advances）上。

有機-無機雜化鈣钛礦太陽能電池具有光電轉化效率高、成本低廉等優點，受到學術界和産業界的重視。現階段高效率鈣钛礦電池多數是通過溶液旋塗法制備，這種方法不利于制備大面積鈣钛礦器件，存在有機溶劑污染環境的問題，且難以和工業化生産兼容。相比之下，真空蒸鍍工藝有效避免了有機溶劑的使用，且可以實現大面積均勻沉積薄膜，被學界認為是一種可以規模化生産鈣钛礦太陽能電池的工藝。然而，迄今為止，通過真空蒸鍍工藝制備的鈣钛礦太陽能電池的光電轉化效率仍顯著落後于溶液旋塗法。

真空蒸鍍鈣钛礦電池效率進展圖、蒸鍍工藝示意圖和前驅體形貌表征圖

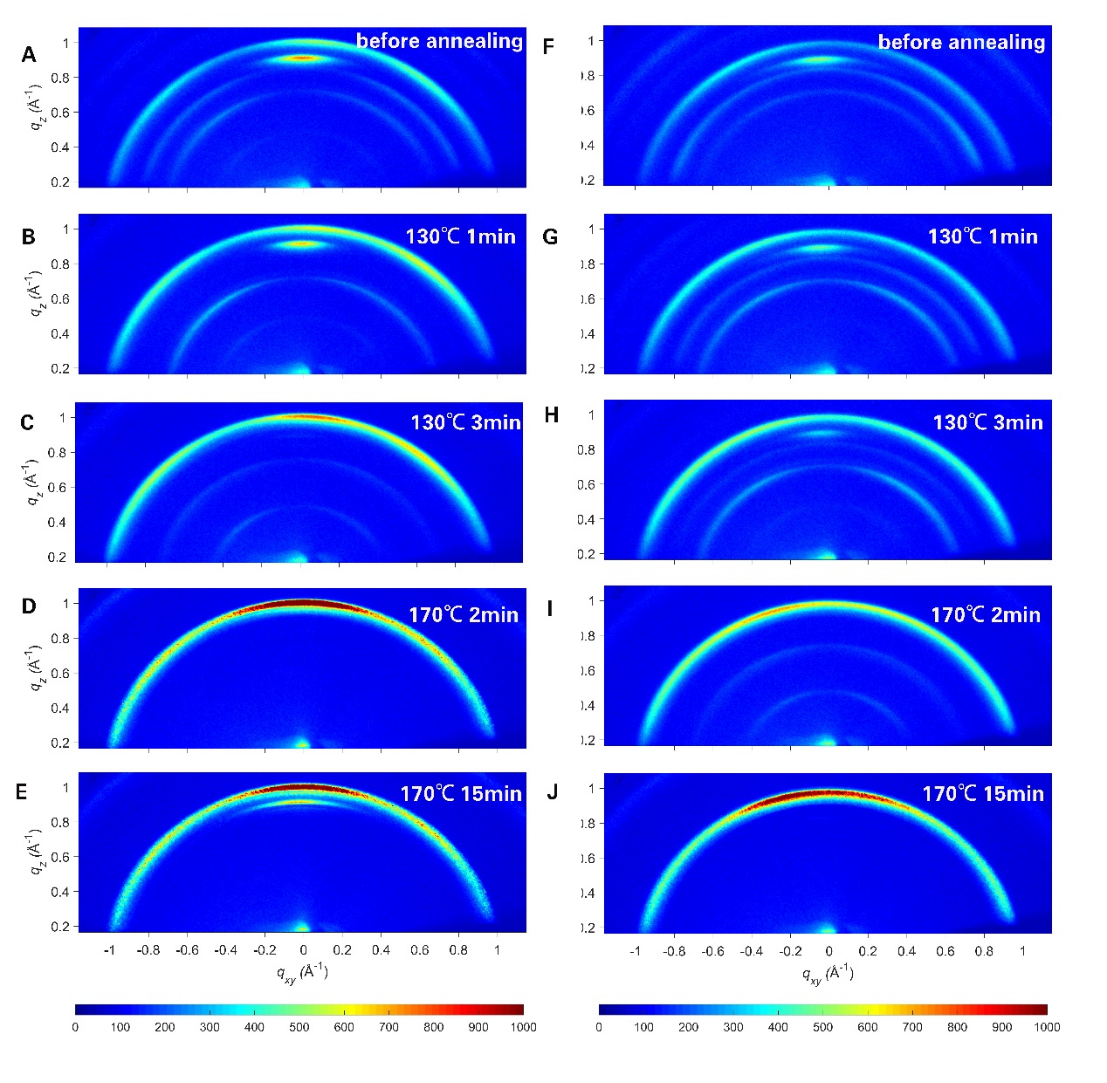

原位GIWAXS測試表征鈣钛礦薄膜結晶過程

鑒于此，電機系易陳誼課題提出了一種氯元素合金化的真空蒸鍍工藝，用于制備高效率大面積鈣钛礦太陽能電池。 XRD、SEM和GIWAXS測試表明，在前驅體薄膜中引入氯元素可以形成多元合金（Cs_0.05PbI_2.05-xCl_x），使前驅體薄膜具有垂直于基底生長的擇優取向和更強的結晶性。原位GIWAXS和原位GIXRD測試表明，氯元素的摻雜可以顯著加速FAI分子在碘化鉛（PbI₂）晶格中的擴散速度、促進δ相甲脒鉛碘（δ-FAPbI₃）轉變為α相（α-FAPbI₃），以及顯著提升FAPbI₃的結晶性。此外，基于氯代合金介導的真空蒸鍍工藝制備的鈣钛礦太陽能電池具有更低的缺陷密度和更低的非輻射複合損失。

通過該方法制備的太陽能電池表現出了優異的光電性能，在AM1.5G标準光照下取得了最高24.42%的光電轉換效率，刷新了真空蒸鍍法制備鈣钛礦太陽能電池的效率紀錄，在1cm²和14.4 cm²的大面積器件上分别實現了23.44%和19.87%的光電轉化效率。此外，真空蒸鍍法制備的太陽能電池表現出了良好的穩定性，在幹燥空氣中存儲超過4000小時後無衰減，在濕度為35%的環境空氣中儲存1300小時後仍然保持97%的初始效率。該研究結果展示了真空蒸鍍工藝在制備大面積高效率鈣钛礦太陽能電池的優越性和産業化應用的可行性。

真空蒸鍍鈣钛礦電池器件性能和穩定性表征

上述成果以“真空順序蒸鍍法制備超過24%光電轉化效率的鈣钛礦太陽能電池” （Sequential vacuum-evaporated perovskite solar cells with more than 24% efficiency）為題發表在學術期刊 《科學·進展》（Science Advances）上。論文第一作者為電機系2020級博士生李航，通訊作者為易陳誼副教授，合作者包括瑞士蘇黎世應用科技大學Wolfgang Tress博士等。該工作得到了國家自然科學基金、電力系統國家重點實驗室自主科研項目、國家電網國能生物科研項目基金的支持。

原文鍊接：https://www.science.org/doi/10.1126/sciadv.abo7422
