近日，bevictor伟德官网電機系易陳誼課題組采用真空熱蒸發鍍膜與傳統溶液法相結合的工藝制備高質量鈣钛礦薄膜，突破了目前無甲胺铯甲脒鉛鹵鈣钛礦（铯甲脒鈣钛礦）太陽能電池效率的最高記錄，成果發表在國際學術期刊 《焦耳》（Joule）上（影響因子41.2）。

與含有甲胺的鈣钛礦相比，無甲胺的铯甲脒鈣钛礦具有合适的帶隙和更強的穩定性，是理想的光電、光伏材料。然而由于铯甲脒鈣钛礦結晶過程和薄膜形貌難以控制等原因，導緻铯甲脒體系鈣钛礦太陽能電池的光電轉換效率明顯落後于含有甲胺的鈣钛礦太陽能電池。針對此問題，課題組通過引入真空熱蒸發鍍膜制備碘甲脒（FAI）與傳統的溶液制備鹵化鉛前驅體相結合（圖1），制備出了光滑且均勻的铯甲脒鈣钛礦薄膜。

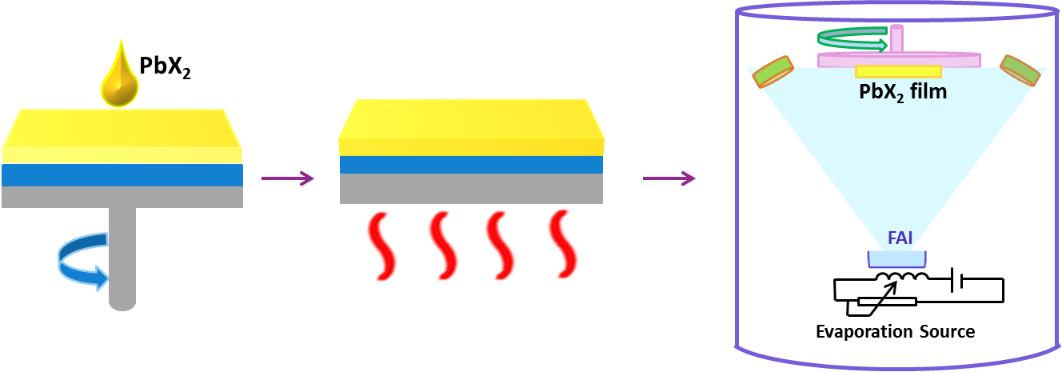

蒸鍍法制備Cs_xFA_1-xPbX₃鈣钛礦流程示意圖

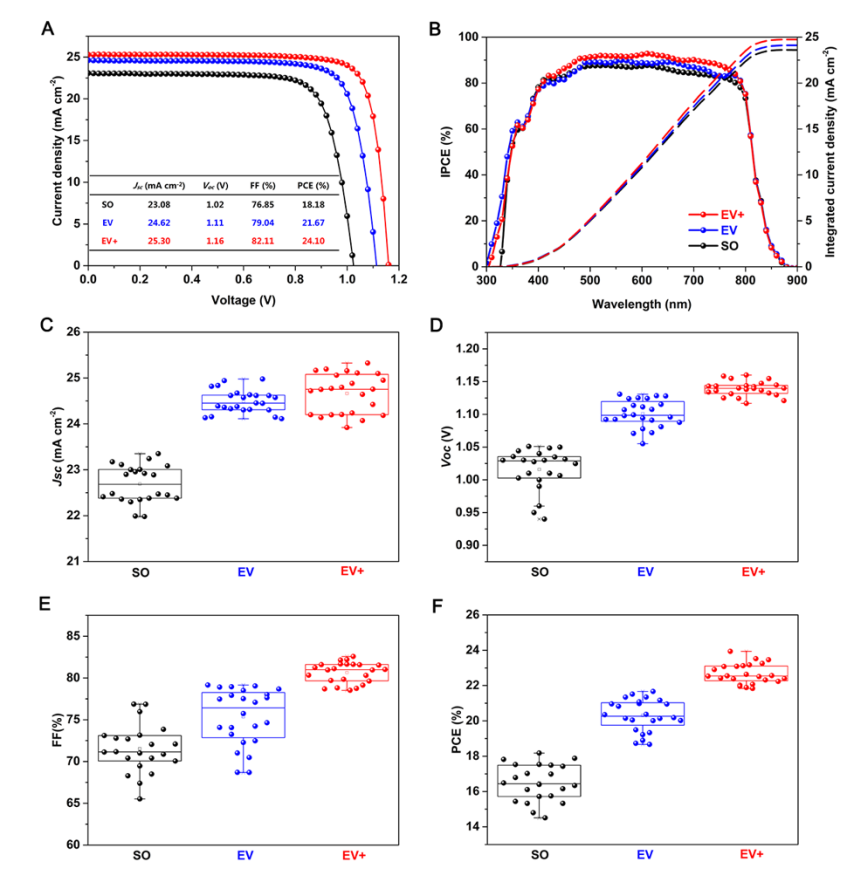

基于不同方法制備的Cs_xFA_1-xPbX₃鈣钛礦薄膜的太陽能電池效率

（黑色為傳統溶液法，藍色為溶液+蒸鍍法，紅色為在原料中加PbCl₂的溶液+蒸鍍法）

與傳統溶液法相比，真空熱蒸發工藝能夠制備出厚度可控且始終均勻的碘甲脒（FAI）薄膜，從而促進後續的FAI與鹵化鉛之間的化學轉化反應，形成結構缺陷更少、電學性能更優異的鈣钛礦薄膜；在此基礎上，通過在鹵化鉛前驅體中加入合适比例的氯化鉛，還可以增大晶粒尺寸和結晶性，從而進一步增強铯甲脒鈣钛礦薄膜質量。

通過該方法制備的太陽能電池表現出了優異光電性能，在AM1.5G标準光照下取得了最高24.1%（認證效率23.9%）的光電轉換效率（圖2），這是至今為止報道的無甲胺铯甲脒鈣钛礦太陽能電池效率的最高記錄。與傳統全溶液法制備的铯甲脒鈣钛礦太陽能電池相比，該方法制備的器件表現出了更加優異的長期光穩定性、熱穩定性和濕度穩定性。未封裝的蒸鍍太陽能電池在幹燥空氣中放置20000小時之後仍保持了95%的初始光電轉換效率。此外，該方法适用于大面積電池制備，通過該方法，課題組在1cm²太陽能電池取得了22.8%的光電轉換效率。

這種引入真空熱蒸發制備铯甲脒鈣钛礦的工藝對生産環境的容忍度很高，在~50%相對濕度的夏天仍然能夠制備出性能優良的器件，且具有良好的可重複性，非常适用于工業化生産。這項工作展示了真空熱蒸發鍍膜工藝在制備高度均勻鈣钛礦薄膜方面的優越性和産業化應用的可行性。

上述成果以“效率超過24%的無甲胺Cs_xFA_1-xPbX₃鈣钛礦太陽能電池” （Over 24% efficient MA-free Cs_xFA_1-xPbX₃ perovskite solar cells）為題發表在國際學術期刊 《焦耳》（Joule）上。論文共同第一作者為電機系科研助理王思洋、2019級博士生譚理國、2018級博士生周俊傑，通訊作者為易陳誼副教授，合作者包括國家納米科學中心丁黎明研究員，瑞士蘇黎世應用科技大學Wolfgang Tress博士和瑞士洛桑聯邦理工大學Michael Graetzel教授等。工作得到了國家自然科學基金、電力系統國家重點實驗室自主科研項目、國家電網國能生物科研項目基金的支持。

該課題組依托電力系統國家重點實驗室平台，長期緻力于鈣钛礦太陽能電池的關鍵材料、制備工藝與能源存儲一體化的全鍊條研究開發工作。

值此bevictor伟德官网電機系90周年系慶之際，這項研究的突破無疑是課題組對系慶最好的獻禮。

論文鍊接：https://www.sciencedirect.com/science/article/pii/S2542435122001933
